Info

  • 4 x 8"/4 x 1", Säulen-Line-Array, self-powered Version
  • 2-kanaliges 3,2 kW Ampmodul: 1 x 2.400 Watt + 1 x 800 Watt an 4 Ω
  • Von einer VENIA-8sp DDA lässt sich bi-amping eine VENIA-8 speisen
  • Click-in Flyware, werkzeuglose Flugmechanik
  • Dual-Tilt Hochständerflansch 0° und 5°
  • Manuelle DSP-Bedienung über Display, Taster und Encoder
  • Softwaresteuerung über Dante (Digital Audio Network Through Ethernet)
  • 120 interne Preset-Speicherplätze
  • 1 x 6 m Schuko/powerCON TRUE1-TOP Kabel

Voice-Acoustic VENIA-8sp DDA ist ein 2-Wege self-powered bi-amping Lautsprecher, bestückt mit 4 x 8“ Chassis und 4 x 1“ Kompressionstreibern und internen 3,2 kW Endstufenmodul und DSP-Lautsprecher-Management-System mit umfangreichen Funktionen. Das DSP verfügt über eine sehr hohe Rechenleistung und allen gängigen Controllerfunktionen.

DDA steht für eine neue DSP Generation und Eingangsboards, die eine Vielzahl von Signalen verarbeiten können: DANTE, Digital AES/EBU, AES67 und analoge Inputs. Die Signale lassen sich jeweils weiter schleifen.

Die vier Hochtöner sind an einem Line-Array Waveguide gekoppelt und erzeugen über ein großes Horn einen Abstrahlwinkel von 100° horizontal und 0°/-20° vertikal.

Die Hochtonzeile der VENIA-Serie verfügt über eine vertikal asymmetrische Energieverteilung des Schalls mit einer ebenen Wellenfront. Das Prinzip von größeren Line-Arrays ist hierbei auf die VENIA-Lautsprecher im kompakten Säulenformat übertragen: die Hochtonenergie wird zur Überbrückung längerer Distanzen auf Entfernung gebündelt und im Nahbereich durch ein Curving mit weniger Energiegehalt auf eine größere Fläche verteilt. Das Resultat ist eine sehr gleichmäßige Lautstärke von vorn bis hinten bei sehr homogener Schallverteilung. Damit verfügt die VENIA-8 über einen enormen Vorteil als Einzellautsprecher und lässt sich zudem einfacher und schneller aufbauen sowie in Betrieb nehmen als konventionelle Line-Array Systeme.

Energieverteilung VENIA-Serie: Sehr gleichmäßige Lautstärkeabdeckung von vorne bis hinten
Energieverteilung VENIA-Serie: Sehr gleichmäßige Lautstärkeabdeckung von vorne bis hinten
Energieverteilung konventioneller Lautsprecher: Vorne laut und hinten leise
Energieverteilung konventioneller Lautsprecher: Vorne laut und hinten leise

Mit ihrem schlanken Erscheinungsbild macht die VENIA-Serie bei allen mobilen Anwendungen und in Festinstallationen eine gute Figur. Das formschön gewölbte Frontgitter mit dezenter Mini-Wabenlochung und großen seitlichen R50 Radien lässt den Lautsprecher auch in architektonisch anspruchsvoller Umgebung sehr elegant aussehen und sich unauffällig integrieren. Mit der optionalen X-Tension, ein Design-Standfuß im selben Gehäuseformat, wird die VENIA-8 zur Designskulptur und kann damit optisch ansprechend auf Höhe gebracht werden. Für den sicheren Stand der X-Tension gibt es eine Stahlbodenplatte. Zudem kann die X-Tension auch auf jeden Subwoofer mit M20 Gewindeflansch montiert werden.

Durch eine tiefe untere Trennfrequenz lässt sich die VENIA-8 mit jedem Subwoofer kombinieren. Mit ihrer überdurchschnittlich hohen Performance von fast 140 dB bei gerade einmal 35 kg Gewicht ist sie in Kombination mit mehreren Subwoofern auch eine leistungsstarke Main-PA. Ein Stereo-Paar VENIA-8 kann mit bis zu acht Paveosub-118 kombiniert werden. Durch die kräftig dimensionierte Hochtoneinheit spielt die VENIA-8 auch bei hohen Lautstärken immer entspannt und angenehm und wird auch höchsten klanglichen Anforderungen gerecht.

Die durchdachten Detaillösungen und sehr umfangreiches Zubehör erlauben vielfältige Einsatz- und Installationsmöglichkeiten der VENIA-8. Mit dem integrierten Boxenflansch, der werkzeuglos montierbaren Easyfly-Mechanik oder dem U- und C-Bügel sowie diverse M10 Montagepunkte bleiben keine Wünsche offen. Für bestes Handling im mobilen Betrieb lassen sich rückseitig bis zu 20 Bügelgriffe senkrecht und quer montieren. Ein vorgeschriebenes Stahlfangseil zur Sekundärsicherung lässt sich mittels Single-Stud befestigen. Zwei VENIA Lautsprecher lassen sich im Headstacking übereinander betreiben, was die Einsatzmöglichkeiten erweitert.

Das Gehäuse ist, wie bei allen Voice-Acoustic Lautsprechern, aus stabilen Birkenmultiplex höchster Qualität gefertigt: CNC gefräst, vernutet, verschraubt und wasserfest verleimt. Die Oberfläche schützt eine stabile und feuchtigkeitsresistente Polyurea Beschichtung in schwarz. Optional gibt es weiße Lautsprecher und Sonderfarben mit 2K Strukturlackierung. Die Voice-Acoustic VENIA-Serie setzt neue Maßstäbe in Performance und Design bei Hochleistungs-Linienstrahler.

Ansteuerung

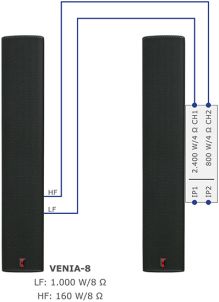

Eine VENIA-8sp DDA kann eine VENIA-8 bi-amping über ein 4 poliges Kabel speisen.

Tief- und Hochtöner sind in 8 Ω ausgeführt.

VENIA-8 bi-amping über VENIA-8sp DDA
VENIA-8 bi-amping über VENIA-8sp DDA
VENIA-8sp Set
VENIA-8sp Set

Technische Daten

Bestückung
LF: 4 x 8" Neodym Tiefmitteltöner mit 2,5" Schwingspule
HF: 4 x 1" Neodym Hochtöner mit 1,75" Schwingspule

Frequenzgang
56 Hz - 19 kHz (- 10 dB)
72 Hz - 16 kHz (+/- 3 dB)

Abstrahlverhalten (h x v)
100° x 0°/ -20°

Impedanz
LF: 8 Ω
HF: 8 Ω

Belastbarkeit (AES / Program / Peak)
LF: 1.000 W / 2.000 W / 4.000 W
HF: 160 W / 320 W / 640 W

Mittlerer Wirkungsgrad 1 W/1 m
LF: 103 dB SPL
HF: 109 dB SPL

Schalldruck bei (AES / Program / Peak)
133 dB SPL / 136 dB SPL / 139 dB SPL

Anschluss
2 x NEUTRIK NL4 IN/OUT 1+/1- (4-polig durchgeschliffen)

Oberfläche
Polyurea Beschichtung in RAL 9005

Maße / Gewicht
1.336 (H) x 245 (B) x 336 mm (T) / 40,0 kg

Internes 2CH Endstufenmodul

Verstärkerart
3rd Generation Class D

Verstärkerleistung CH1
2.400 W/4 Ω, 1.580 W/8 Ω, 800 W/16 Ω

Verstärkerleistung CH2
800 W/4 Ω, 450 W/8 Ω, 200 W/16 Ω

Endstufen Gain
LF: 32 db, HF: 26 db

Signal-Rausch-Verhältnis
>120 db (A-bewertet, 20 - 20.000 Hz, 8 Ω)

Dämpfungsfaktor
>1.000 (8 Ω, 1 kHz)

Klirrfaktor
THD+N < 0,05 % (20 - 20.000 Hz, 8 Ω)

Schutzschaltungen
Schutzschaltung gegen Ein- und Ausschalttransienten
Intelligenter Netzsicherungsschutz
Unter- und Überspannungsschutz
DC- Schutz der Ausgänge
Eingangslimiter und Peaklimiter
Schutz der Transistoren vor thermischer Überlastung

Stromversorgung
Intelligentes und reguliertes Schaltnetzteil mit automatischer Spannungserkennung
Umschaltung zwischen 120/230 V 50/60 Hz, weltweit einsetzbar
Spannungsbereich: von 85 - 268 V

Internes DSP Lautsprecher-Management-System

Prozessor
64 bit, 96 kHz sample rate

Steuerbare Einheiten
Bis zu 128 self-powered Lautsprecher/HDSP-Verstärker

Dynamikumfang
120 db

Eingangslevel Minimal / Maximal
+ 6 dBu / + 23 db

Latenz
0 - max. 0,5 ms

Routing
2 Eingangs-Mixer erlauben flexibles Routing auf jeden Ausgang

EQ Filter
20 parametrische EQ-Filter je Weg
jeder Filter kann als Bell, Shelving, Notch, oder Allpass Filter eingestellt werden

X-Over
Butterworth, Bessel, Linkwitz-Riley

Limiter
Je Ein- und Ausgang

Delay
Eingangsseitig: bis zu 270 m je Kanal
Ausgangsseitig: kurze Delay Sektion für Laufzeitausgleich der Lautsprecherwege

Phase
Stufenlos einstellbar von 0° - 180°

Bediensprachen
Englisch, Deutsch, Französisch, Spanisch

Software-Schnittstellen
Software-Update über Ethernet

Software

Echtzeit-Überwachung für PC und MAC
Impedanzmessung -überwachung der angeschlossenen Treiber je Endstufenkanal
Temperaturmessung der Endstufensektion
Gruppenbildung zum gleichzeitigen Einstellen aller zusammengefassten Lautsprechertypen
Dimmung und Abschaltung des Displays
Standby-Schaltung des Endstufenmoduls
Passwortschutz mit Abstufung: Werkseinstellung / User-Ebene / Komplettschutz

Downloads

Zubehör

Flightcase für VENIA-8

Art.-Nr. 504803000

Heavy-Duty Flightcase für bis zu zwei VENIA-8 oder zwei X-Tension Kits. Die VENIA-8 passt mit montierten Griffen und X-Tension Mechanik in das Case. 4 Blue Wheels, 2 große Butterflys, 8 große Klappgriffe und 4 Stapelmulden im Deckel. 9,5 mm Holz mit schwarzer und kratzfester Obergläche, stabiles 35 x 35 mm Kantenprofil mit 2,5 mm Materialstärke und 5 mm Außenradius und versenkter Nietrille. Maße/Gewicht: 1.452 (H) x 585 (B) x 456 mm (T) / 50,0 kg.

Transporttasche für VENIA-8 oder X-Tension Kit

Art.-Nr. 504802000

Transporttasche für 1 x VENIA-8 oder 1 x X-Tension Kit VENIA-6 und VENIA-8. Stabiles Codura Gewebe mit Polsterung. Mit verstärkten Doppelgriffen und Riemen, sowie sechs verstärkten Tragegriffen an den Seiten.

Neig- und schwenkbarer Wandhalter heavy-duty

Art.-Nr. 404004001

Wandhalter mit großer Wandplatte für schwere Lautsprecher. Flache Bauform mit geringem Abstand zwischen Wand und Lautsprecher. Der montierte Lautsprecher kann seitlich geschwenkt und bis zu 20° geneigt werden in 1° Schritten.
Ein vertikales Verrutschen nach Ausrichtung des Neigungswinkels wird durch eine Lochrasterung unterbunden. Einfache Montage durch praktisches Einhängen und Verschrauben. Zum Einsatz an vertikal stehender Traverse lassen sich zwei Traversenschellen anbringen. Max. Belastbarkeit 80 kg.

U-Bügel für VENIA-8

Art.-Nr. 404801001

Stabiler Schwenkbügel zur Montage an Traversen und Decken. 2 x M10 Sechskantschrauben im Lieferumfang enthalten.

C-Bügel für VENIA-8

Art.-Nr. 404803001

Stabiler Schwenkbügel zur vertikalen Montage an Traversen, Wänden oder Säulen. 2 x M10 Sechskantschrauben im Lieferumfang enthalten.

Klemmhebel M10 x 30 mm

Art.-Nr. 600781030

Klemmhebel M10 x 30 mm, verstellbar, flache Bauform, Stahl schwarz brüniert mit Kunststoffhebel, für alle U- und C-Bügel geeignet.

Headstacking Verbinder für VENIA-Serie

Art.-Nr. 409999001

Headstacking-Verbinder im 4er-Set. Passt für beide VENIA-Säulen-Line-Arrays. Zum Verbinden von zwei VENIAs im Headstacking.

Headstacking Fluggeschirr für VENIA-8

Art.-Nr. 404807001

Das Headstacking Fluggeschirr wird mittels vorhandener Senkkopfschrauben an den Seitenwänden der VENIA-8 Säulen-Line-Arrays befestigt. Mit Aufnahme für EasyFly Mechanik, Ringösen und Selflock-Haken.

X-Tension Kit für VENIA-8

Art.-Nr. 504807000

Der 133,6 cm hohe X-Tension Kit wird zwischen Subwoofer und VENIA-8 eingesetzt, um die Lautsprecher-Säule optisch ansprechend auf Höhe zu bringen. Anschlusskabel können elegant hindurchgeführt werden. Die Mechanik erlaubt ein schnelles und unkompliziertes Zusammensetzen mittels Rastbolzen. Der X-Tension Kit kann auf jeden Subwoofer oder Stahlbodenplatte mit M20 Gewindeaufnahme montiert werden. Zum Transport des X-Tension Kit kann die Tragetasche oder das Flightcase der VENIA-8 genutzt werden.

Multifunktions-Stahlbodenplatte

Art.-Nr. 920200529

Solide Stahlbodenplatte in eleganter Form. 78 x 78 cm mit zwei M20 Flansche zur Montage der VENIA X-Tension oder zweier Distanzstangen für z.B. eine Lautsprecher- und eine längere Lichtdistanzstange.  5 x rückseitige Senkungen zur Montage von Halbkonus Traversen-Anschraubverbindern für die Aufnahme von 3- oder 4- Punkt Traverse. Die Bodenplatte verfügt über 4 bodenschonende Gummifüße, die beim Einsatz von hohen Belastungen mit Traversen abgeschraubt werden müssen, um ein Durchbiegen der Platte zu verhindern. Große Griffe ermöglichen ein Anfassen mit zwei Händen je Griffausschnitt. Gewicht 41,5 kg.

Transporttasche für Multifunktions-Stahlbodenplatte

Art.-Nr. 9B9997878

Robuste Tasche aus wasserabweisenden Codura Gewebe, mit Platz für eine Multifunktions-Stahlbodenplatte 78 x 78 cm. Die Tasche besitzt einen gepolsterten Tragegriff und zwei Griffausschnitte. Auf den Einsatz von Reißverschlüssen wurde verzichtet, weil diese beim Abstellen der Platte durch das Eigengewicht beschädigt werden könnten. Stattdessen wird die Tasche mit großen Klettverschlüssen geschlossen.

Bügelgriff aus Aluminium

Art.-Nr. 999995651

Bügelgriff mit Schraubensatz für VENIA-6 und VENIA-8. An beliebiger Position der Rückwand horizontal und vertikal montierbar. Die VENIA Heavy-Duty Flightcases und Tragetaschen können mit montierten Bügelgriffen verwendet werden. Höhe 4,9 cm, Länge 11,2 cm, Breite 2 cm, Gewicht 0,077 kg.

Easyfly-Mechanik

Art.-Nr. 409991001

Werkzeuglose Flug-Mechanik zum Einklicken und exakten Ausrichten eines Lautsprechers in der horizontalen und vertikalen Achse. Abnehmbare Aufnahme für z.B. die Selbsthaltende Traversen-Schelle inklusive.

Tragetasche für Easyfly-Mechanik

Art.-Nr. 409992000

Tragetasche für bis zu zwei Easyfly-Mechaniken mit angebauter Traversenschelle, plus Zubehörfach für z.B. zwei Sicherheitsfangseile mit Single-Studs.

Selbsthaltende Traversen-Schelle

Art.-Nr. 999950731

Lautsprecher können mit der selbsthaltende Traversen-Schelle von einer Person geflogen werden. Die Schelle hakt gleich an der Traverse ein und lässt sich bequem festziehen. Tragkraft 250 kg.

Drehbarer Multifunktions-Deckenhalter

Art.-Nr. 409998001

Zum Abhängen von Lautsprechern an Decken mittels Stahlseilen oder Ketten und diversen Zubehör. Horizontale Ausrichtung durch mittige Drehachse. Max. Belastbarkeit: 60 kg. In Weiß und Schwarz erhältlich. Lieferung ohne weiteres Montagezubehör.

Universale Aufhängvorrichtung für Flugmechaniken

Art.-Nr. 409992001

Zum Abhängen von Lautsprechern an sehr hohen Decken oder Traversen. Verhindert durch zwei parallel verlaufende Stahlseile oder Ketten ein Verdrehen der Lautsprecher und ermöglicht horizontale Ausrichtung durch mittige Drehachse. Geeignet für Easyfly-Mechanik, LA-Stick Flugmechanik, Ikarray-8 Flugmechanik und alle U- und C-Bügel. Lieferung ohne weiteres Montagezubehör.

Wandkonsole für Flughardware

Art.-Nr. 409994901

Wandkonsole aus Stahl mit Aluminiumrohr, um Lautsprecher mittels Traversenschelle und Lautsprecherspezifischer Flughardware an Wänden aufzuhängen. Die Ausleger der Wandkonsole verfügen über eine Lochreihe, womit sich die Traversenschellen, die das Aluminiumrohr aufnehmen, versetzen lassen. Dadurch kann der Wandabstand der Lautsprecher variiert werden. Alle Bauteile sind schwarz gepulvert. Lieferumfang: 2 x Wandkonsole, 2 x Traversenschelle, 1 x 600 mm Aluminiumrohr 50 x 3mm, 2 x Kunststoff-Verschlusskappen für das Rohr. Max. Belastbarkeit 75 kg. Statische Berechnung vorhanden.

Single-Stud

Art.-Nr. 999957450

Single-Stud Fitting, zum Sichern eines Lautsprechers mittels Sicherheitsfangseil nach BGV-C1.

Schnellverbindungsglied

Art.-Nr. 999908000

Schraubbares Schnellverbindungsglied für z.B. Single- und Double-Stud Fittings oder Safetys.

Safety 6/1000

Art.-Nr. 999963100

1 m Sicherheitsfangseil 6 mm Ø zum Sichern eines aufgehängten Lautsprechers nach BGV-C1 (zweite, unabhängige, nicht brennbare Fallsicherung), einseitig mit Schnellverbindungsglied.

Lautsprecherstativ mit Kurbel

Art.-Nr. 999921300

Standsicheres Stativ zum Kurbeln mit doppelter Fallsicherung. Höhe: 139 - 218 cm. Max. Belastbarkeit: 50 kg.

Lautsprecherstativ

Art.-Nr. 999921467

Standsicheres Stativ mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Doppelte Fallsicherung. Höhe: 132 - 220 cm. Max. Belastbarkeit: 50 kg.

Distanzstange mit Kurbel

Art.-Nr. 999921340

Distanzstange zum Kurbeln mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 92 - 152 cm. Max. Belastbarkeit: 50 kg.

Teleskopdistanzstange

Art.-Nr. 999921368

Teleskopdistanzstange mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch. Höhe: 110 - 180 cm. Max. Belastbarkeit: 35 kg.

Adapter mit Spreizbackendorn

Art.-Nr. 999921441

Adapter zum Aufsetzen auf Stative oder Distanzstangen. Mit Spreizbackendorn für spielfreien Sitz im Hochständerflansch des Lautsprechers.

Transporttasche für 2 x Stative/-Distanzstangen

Art.-Nr. 999920000

Tragetasche für zwei Lautsprecherstative oder Distanzstangen, auch mit Kurbel. Zwei Innenfächer und Trageschlaufen. Material: Reißfestes Nylongewebe, wasserabweisend.

Kabelklemme für Stative/-Distanzstangen

Art.-Nr. 999935000

Die Kabelklemme aus robustem, langlebigem ABS-Kunststoff ist speziell für Lautsprecherstative und Distanzstangen mit 35 - 36 mm Rohr entwickelt. Sie haftet zugfest am Rohr und hält die Kabel sicher und ordentlich in der von außen zugänglichen 24 x 16 mm Führung.

speakON Kabel 0.5/1/3/6/10/15/20/30 m

Art.-Nr. 80440XXX1

Lautsprecherkabel in verschiedenen Längen, mit Neutrik NL4FX Stecker. 4 x 4 qmm, je Ader 224 x 0,15 Kupferlitzen, Durchmesser 11 mm, Gewicht 273 g/m. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände.

speakON-Adapter

Art.-Nr. 999654669

Adapter zum Verbinden von zwei Lautsprecherleitungen.

XLR-Signalkabel 0,5/3/6/10/15/20/30/50 m

Art.-Nr. 80205XXX5

XLR-Signalkabel in verschiedenen Längen, mit Neutrik Steckern NC3FXX-B und NC3MXX-B, schwarzes Gehäuse, vergoldete Kontakte. Großer Adernquerschnitt von 2 x 0,5 qmm mit 28 x 0,15 qmm Kupferlitzen je Ader, 100 % Schirmung durch dichten CU-Spiralwender und metalisiertem Vlies.

powerCON TRUE1-TOP 3/6/10/15/20/30/50 m

Art.-Nr. 80325XXX3

Titanex H07RN-F 3 x 2,5 qmm Kabel in verschiedenen Längen. Die spezielle Manteloberfläche nimmt wenig Schmutz an und ist gut zu reinigen. Auch kalt noch flexibel. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände. Mit Neutrik powerCON TRUE1 - NAC3FX-W-TOP und NAC3MX-W-TOP Gerätesteckern.

powerCON TRUE1-TOP-Schuko 3/6/10/15/20/30/50 m

Art.-Nr. 80325XXX2

Titanex H07RN-F 3 x 2,5 qmm Kabel in verschiedenen Längen. Die spezielle Manteloberfläche nimmt wenig Schmutz an und ist gut zu reinigen. Auch kalt noch flexibel. Konfektioniert mit rund gepressten Aderendhülsen für größtmögliche Kontaktfläche und geringste Übergangswiderstände. Mit Neutrik powerCON TRUE1 - NAC3FX-W-TOP und Schuko Gerätesteckern.
