Ein System. Drei Abstrahlwinkel. Maximale Flexibilität. Coverage nach Maß: 70°, 90° oder 110°
Die Convert-412PS von Voice Acoustic ist ein 3-Wege bi-amped betriebener, durchgängig horngeladener Hochleistungs-Point-Source-Lautsprecher. Vier V-förmig und symmetrisch angeordnete 12"-Chassis arbeiten mit Kompression auf ein großes, CAE-simuliertes Exponentialhorn. Ein koaxialer 2-Wege-Mittelhochtontreiber mit 4"- und 2,5"-Schwingspule mündet in ein großes, austauschbares 1,4"-Konstant-Directivity-Horn. Der Anwender kann zwischen einem Abstrahlverhalten von 70° x 50°, 90° x 50° und 110° x 50° wählen. Damit lässt sich die Convert-412PS an unterschiedliche Beschallungsgeometrien anpassen – vom breiten Nahbereich bis zur gezielten Beschallung tiefer Flächen.
Vier 12“. Ein Horn. Low-Mids neu definiert. Mehr Druck, mehr Dynamik, mehr Reserve

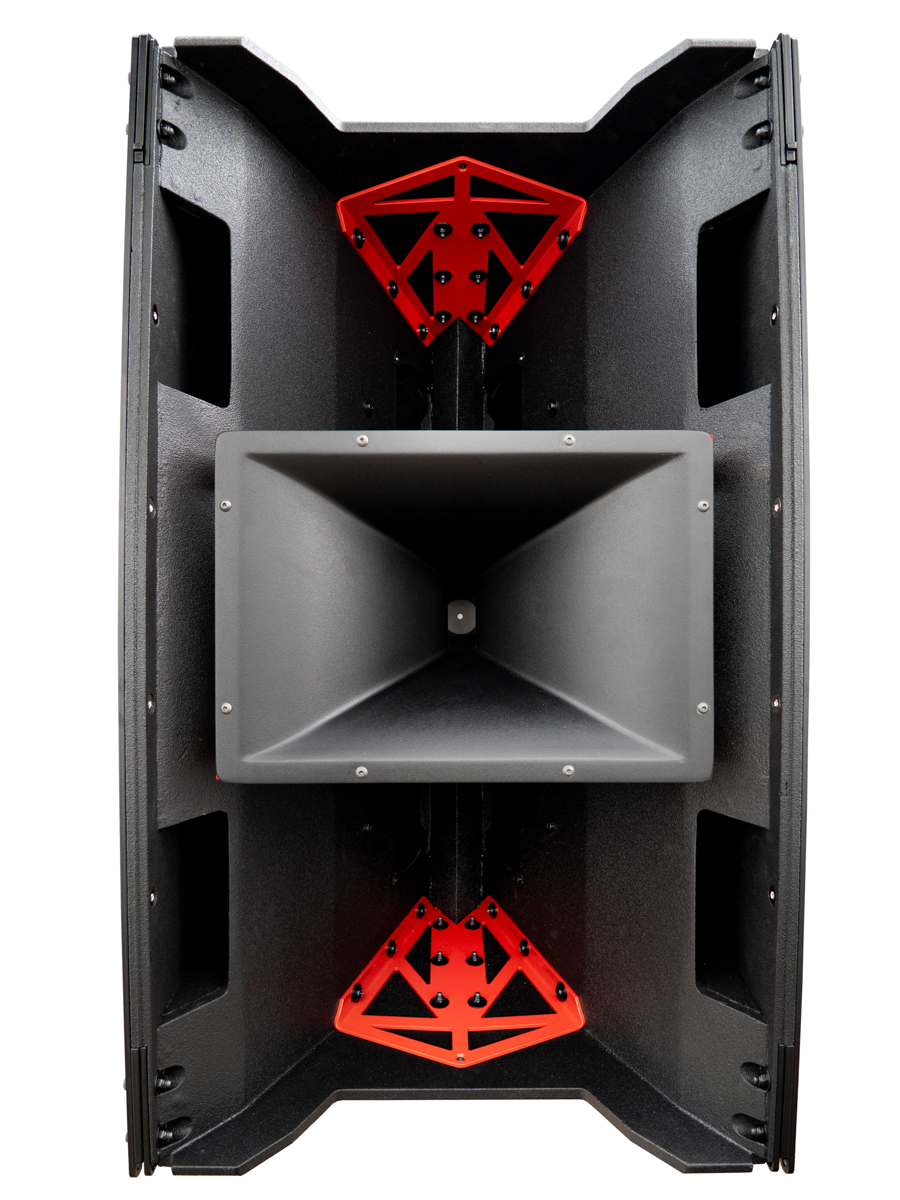

Die neu entwickelten 12"-Neodymchassis verfügen über eine hohe Sensitivität und ein patentiertes Dual-Gap-Antriebssystem. Die Doppelspalt-Motorkonstruktion linearisiert die Induktivität und verteilt die entstehende Wärme über eine größere Spulenfläche. Dadurch wird die Powerkompression bei hoher Aussteuerung reduziert und der Antrieb bleibt auch bei großer Auslenkung präzise. Die vier Bassreflexports sind direkt auf die Magnetsysteme ausgerichtet und sorgen durch ihren eigenen Hub für zusätzliche Kühlung.

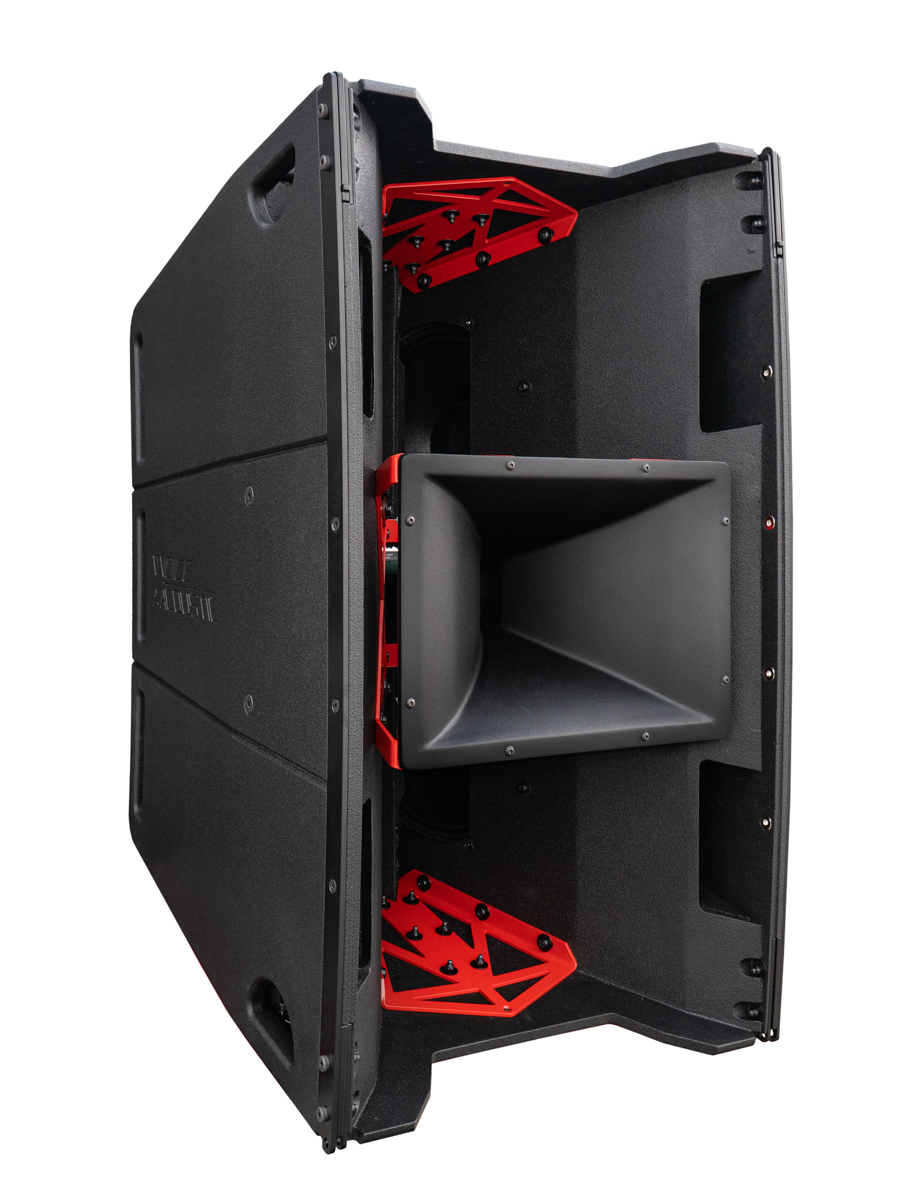

Die Chassis werden teilweise vom Hornverlauf abgedeckt und strahlen über eine zur Membrangeometrie passende Konturfräsung in das Horn ein, um den Wirkungsgrad nochmals zu erhöhen. Diese Kombination aus vier 12"-Chassis mit hoher Sensitivity, Wirkungsgradsteigerung durch Kompressionen und großer Hornaufladung erzeugt Reserven und eine Dynamik, die eine neue Benchmark bei druckvollen Low-Mids setzt.
Die Convert-412PS ist mit ihrer 4x 12"-Bestückung sogar etwas kompakter, deutlich leichter und wesentlich lauter als klassische großformatige Doppel-12"-Hornsysteme früherer Bauart.
Koaxiale Präzision – auch bei höchstem Pegel. Mittel- und Hochton aus einem Punkt.
Bei dem Convert-412PS entstehen Mittel- und Hochton am selben akustischen Punkt. Der koaxiale Treiber überträgt beide Frequenzbereiche aus einer gemeinsamen 1,4"-Halsöffnung, sodass sie phasenrichtig und ohne Zeitversatz zueinander abstrahlen. Im Gegensatz zu Systemen mit räumlich getrennten Mittel- und Hochtonhörnern ergibt sich somit über den gesamten Übernahmebereich ein einheitliches, kohärentes Abstrahlverhalten.
Das Ergebnis ist ein außergewöhnlich geschlossenes und natürliches Klangbild mit hoher Transparenz und Detailauflösung. Stimmen, Instrumente und Klänge werden präzise und klar abgebildet, Transienten bleiben unmittelbar und auch komplexes Programmmaterial behält bei hohen Schalldrücken seine Struktur. Besonders wichtig war uns bei der Entwicklung ein kraftvoller, aber niemals aufdringlicher Klangcharakter: Die Convert-412PS klingt auch bei hohen Pegeln souverän, ausgewogen und angenehm.
Eine speziell für diese Treiber-Horn-Kombination entwickelte passive Frequenzweiche trennt phasenlinear bei 3.600 Hz. Die Trennung zwischen der Tieftonsektion und dem koaxialen Mittel-Hochtonweg erfolgt bei 650 Hz aktiv. FIR-Filter gleichen den Laufzeitversatz aus, sodass die Convert-412PS trotz passiver MF/HF-Trennung ein Time-Alignment auf dem Niveau einer aktiven 3-Wege-Trennung erreicht. Zusätzlich linearisieren die FIR-Filter den Phasengang.
So entsteht über den gesamten Frequenzbereich ein zeitlich und tonal geschlossenes Gesamtsystem – mit der Präzision eines modernen Hochleistungssystems, ohne dass Musikalität und Natürlichkeit dem maximalen Schalldruck geopfert wird. Die Convert-412PS ist kein Lautsprecher, der einfach nur laut ist. Sie ist der Sound, der einem Raum seine Energie gibt.
Kontrollierte Energie. Genau dort, wo sie gebraucht wird. Die Architektur gibt den Raum vor. Convert-412PS passt sich an.

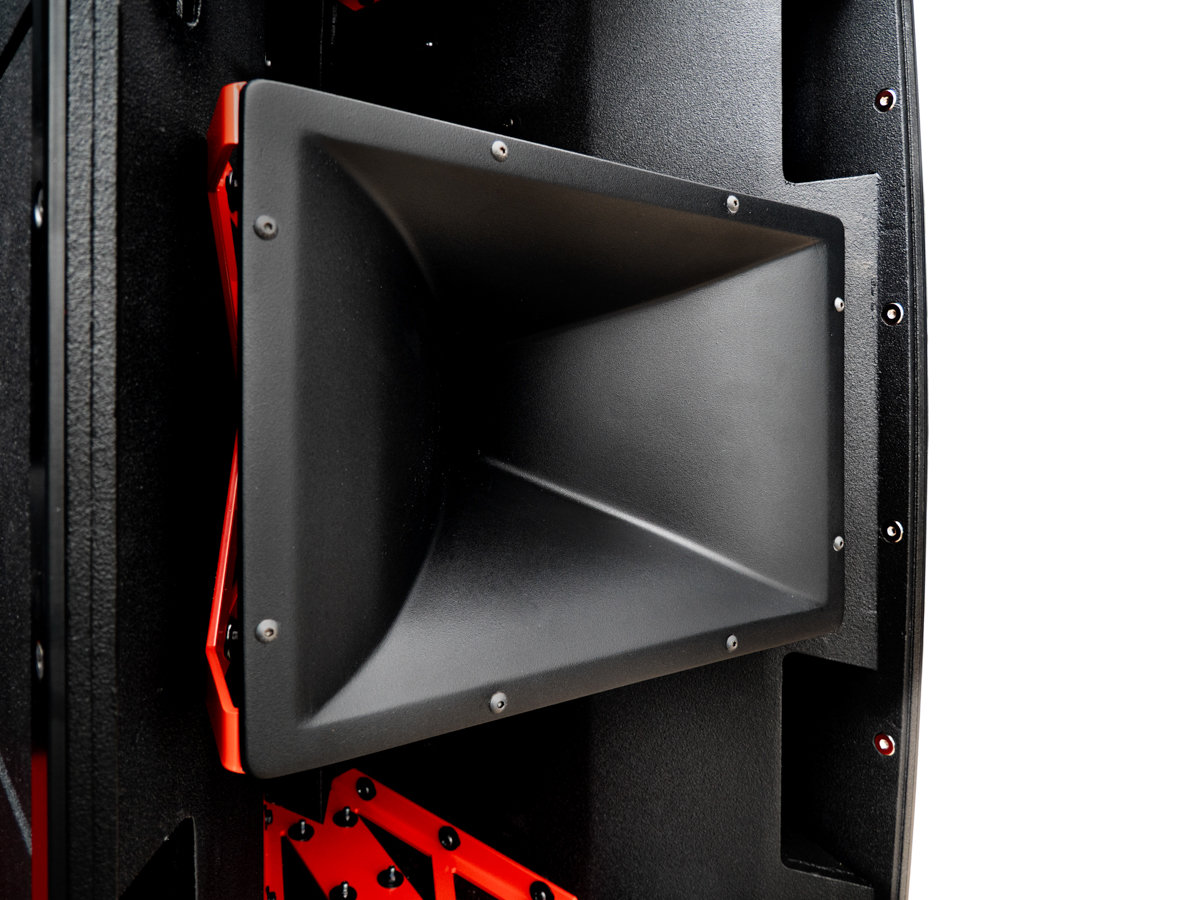

Das Konstant-Directivity-Mittelhochtonhorn aus dickwandigem, robustem GFK ist in drei Abstrahlcharakteristiken erhältlich: 110° x 50°, 90° x 50° oder 70° x 50°. Es kann einzeln erworben und vom Anwender selbst getauscht werden. Für jedes der drei Hörner stehen abgestimmte Fullrange- und Cut-Top-Presets zur Verfügung. Die stabile GFK-Bauweise und ein verstrebter Montagerahmen aus Metall verhindern ungewollte Resonanzen durch Vibrationen bei hohen Schalldruckpegeln. Der Rahmen dient auch zur hinteren Abstützung des großen Treibers und verhindert so Transportschäden.
Fliegen. Clustern. Groundstacken. Maximale Freiheit beim Aufbau

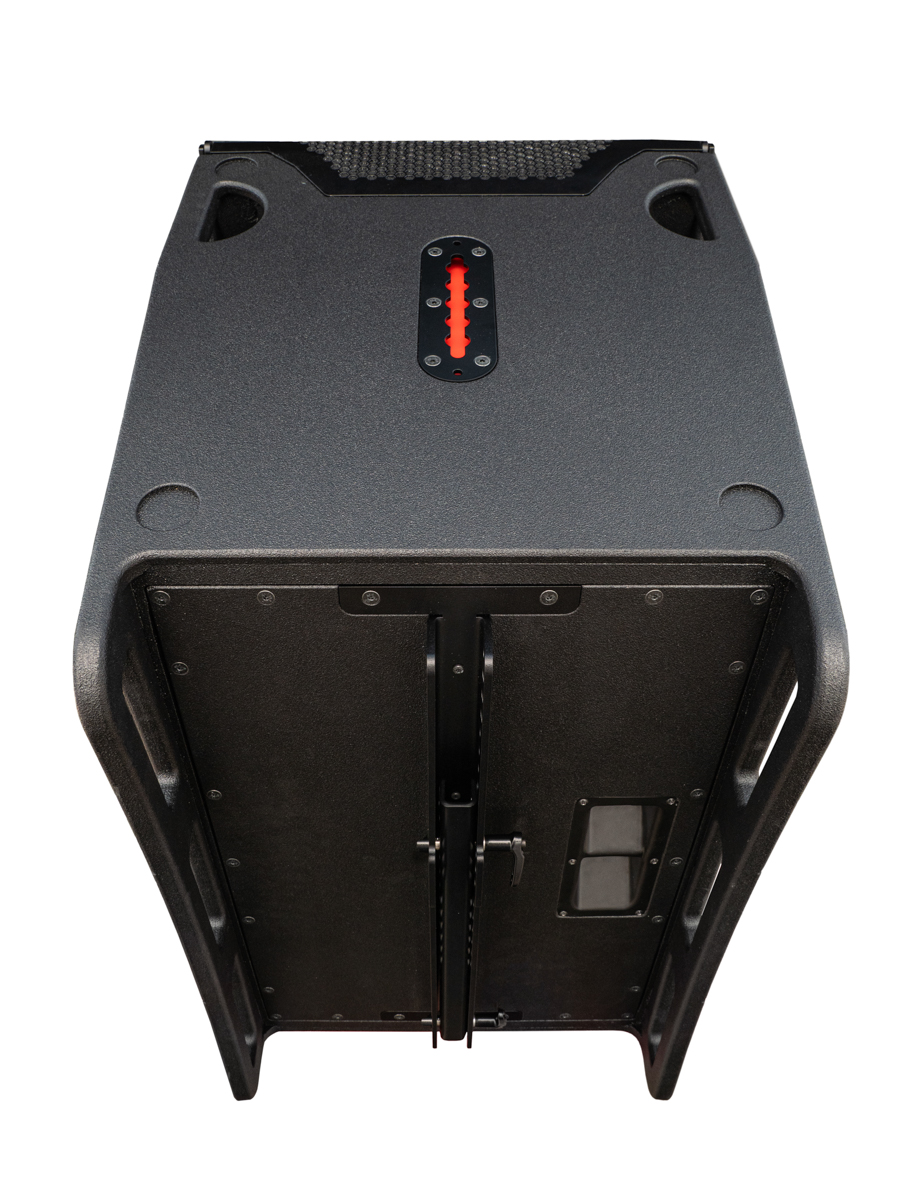

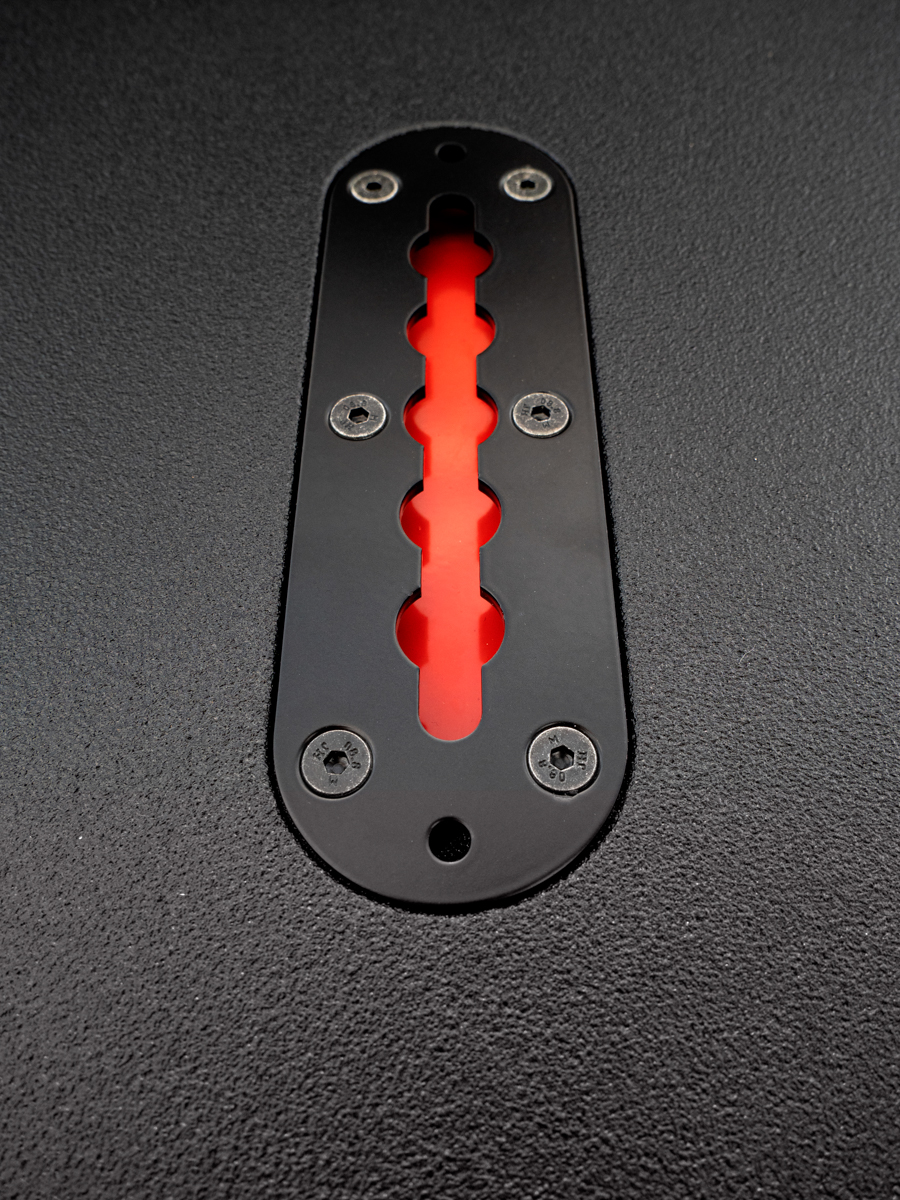

Für den Flugbetrieb ist die beim Patentamt angemeldete Easyfly-Flugschiene oben im Gehäuse integriert. Sie erlaubt werkzeugloses Aufhängen und exaktes Ausrichten in wenigen Sekunden und ist dabei deutlich eleganter und kleiner als ein herkömmlicher Flugbügel. Die Montage erfolgt per Klick-In: Die Easyfly-Mechanik wird in Sekunden in den Lautsprecher eingeklinkt und mittels zweier Federrastbolzen automatisch gesichert.
Ein zusätzlicher Rigging-Rahmen und eine integrierte, durchgehende 3-Punkt-Stahl-in-Stahl-Flugmechanik im Gehäuse ermöglichen das Fliegen weiterer Convert-Topteile untereinander. Der Lautsprecher ist oben und unten um 12,5° trapezförmig abgeschrägt, sodass sich die Topteile vorne lückenlos verbinden, bis zu 25° gegeneinander winkeln und sich hinten in 1°-Schritten verstellen lassen. Das Ergebnis ist eine geschlossene, dezente Optik anstelle eines sichtbar geclusterten Mehrbox-Arrays mit Lücken und akustischer Aufbrechung vorne.

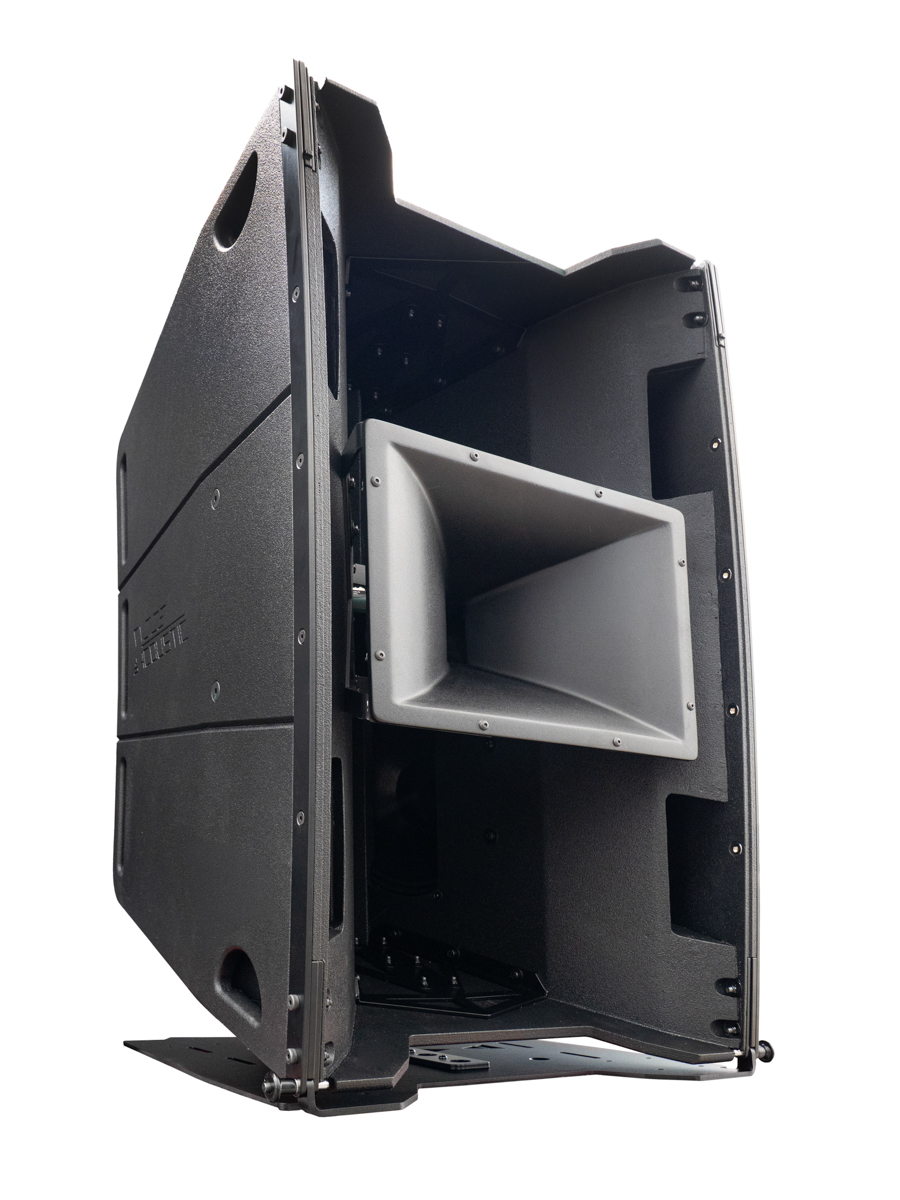

Mithilfe einer Groundstackingplatte kann eine stabile Montage auf Subwoofern oder, mit angeschraubten Halbkonussen, auf 4-Punkt-Traversen erfolgen. Die Mechanik erlaubt auch ein Downtilt (Neigung nach unten). Bei zwei aufeinander gestackten Convert-412 lässt sich dadurch das untere Topteil, idealerweise bestückt mit dem 110°-Horn zur Abdeckung des Nahbereichs, auf den Bereich direkt vor dem Stack ausrichten. Das obere Topteil, bestückt mit dem enger bündelnden 70°-Horn, kann zur Ausrichtung der Energie auf Entfernung genutzt werden.
Vom dezenten Touring-Look zum individuellen Club-Statement. Performance, die man sehen darf

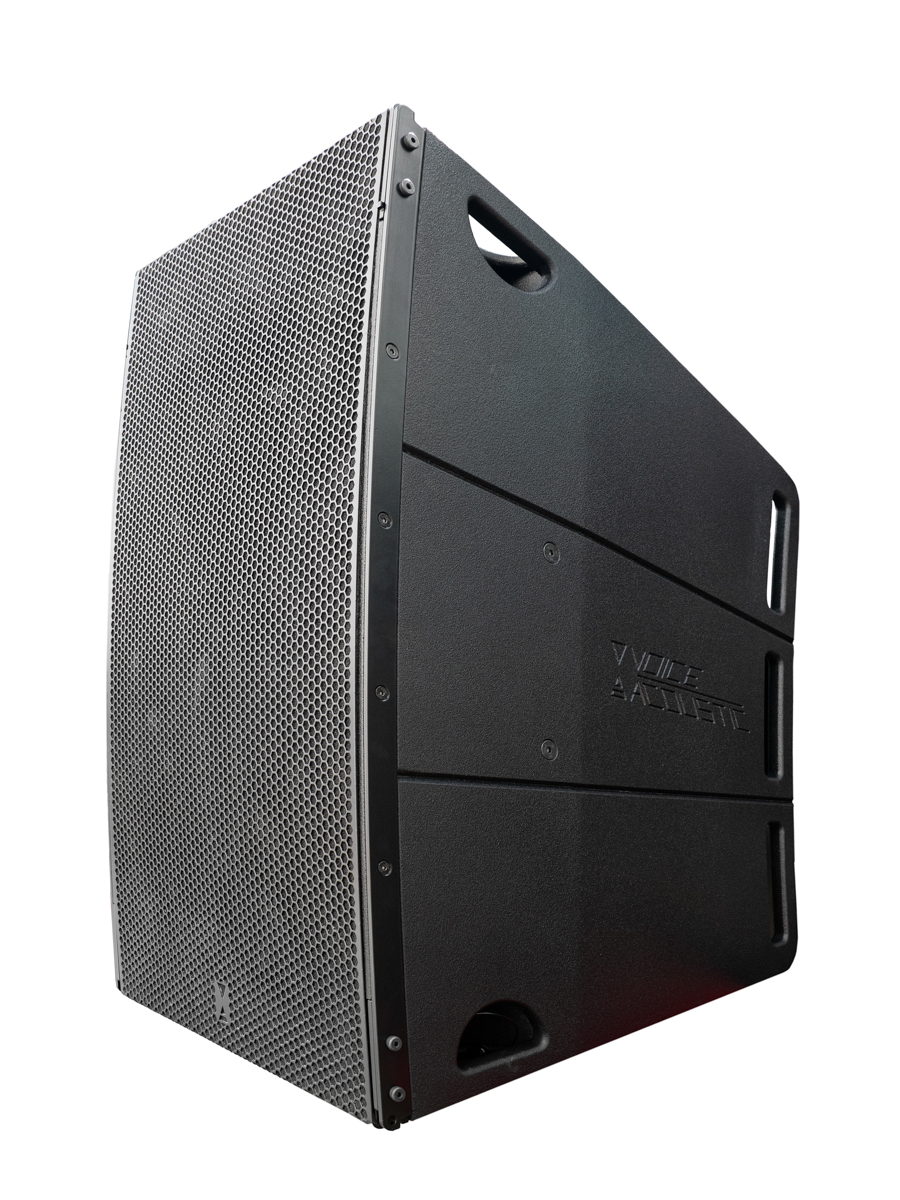

Das Schutzgitter ist magnetisch befestigt und zusätzlich mechanisch gesichert und kann schnell entfernt werden. Für Ballwurfsicherheit in Stadien und Sportstätten lässt es sich auch verschrauben. Mit Gitter wirkt die Convert-412PS wie ein elegantes Rental- oder Installationsprodukt. Ohne Gitter zeigt sie die typische Optik, die im EDM- und Club-Umfeld oft bevorzugt wird, ein Designgedanke, der von Anfang an in die Entwicklung eingeflossen ist. Der extra stylisch designte Hornmontagerahmen sowie die verschraubten Aluplatten an Boden und Deckel lassen sich auf Kundenwunsch in individueller RAL-Farbe lackieren und werden standardmäßig in Rot ausgeliefert.
Die Convert-412PS teilt sich die Baubreite sowie die Abstände der Gummifüße und Stackingmulden mit dem Paveosub-118 und dem hochkant stehenden Paveosub-121. Sie lässt sich direkt und ohne Zwischenadapter auf diese Subwoofer stapeln. Damit ergibt sich ein äußerst stylisches und extrem leistungsstarkes Monitoringset für Drummer oder DJs auf großen Festivals oder in Clubs.
Mehr Performance pro Truckmeter. Entwickelt für Leistung. Durchdacht für Logistik
Damit das Convert-412PS in einem Flightcase mit den Truckmaßen von 60 x 80 cm (ein halbes Europalettenmaß) transportiert werden kann, lassen sich die vorderen, überstehenden Quick-Lock-Pins der Riggingmechanik in eine Parkposition, versteckt in den Griffschalen, einclipsen.
Planungsfreiheit ohne Kompromisse. Flexible Montage. Präzise Ausrichtung. Saubere Integration.
Für Installationen steht umfangreiches Zubehör zur Verfügung, darunter ein schwenk- und neigbarer Wandhalter, eine Deckenabhängung, ein U-Bügel, eine kompakte Single-Flugmechanik, ein starker Rigging-Rahmen für mehrere Elemente untereinander sowie eine Grounstack-Mechanik.
Gebaut für Jahre. Made in Germany. Für den harten täglichen Einsatz.
Das Frontgitter ist mit einer neuartigen Metalllegierung überzogen, wodurch es seewasserbeständig ist und verfügt über eine zehnjährige Garantie gegen Rost. Somit sieht die Convert-412PS auch nach Jahren noch ansehnlich aus – selbst bei Betrieb in Küstennähe oder im harten Rentaleinsatz.
Das Gehäuse ist, wie bei allen Voice-Acoustic Lautsprechern, aus stabilem Birkenmultiplex höchster Qualität gefertigt: CNC gefräst, vernutet, verschraubt und wasserfest verleimt. Die Oberfläche schützt eine stabile und feuchtigkeitsresistente Polyurea-Beschichtung in schwarz. Optional gibt es weiße Lautsprecher und Sonderfarben mit 2K Strukturlackierung. Die Convert-412PS wird, wie alle Voice-Acoustic Lautsprecher, in Dörverden, Deutschland gefertigt.
Einsatzbereiche. Wenn Leistung, Kontrolle und Klang keine Kompromisse erlauben
• EDM- und Goa-Events
• Club-Installationen
• Stadion-Installationen zur Beschallung von Sitzplatzbereichen unter Zuschauerdächern
• Theater- und Auditorium-Installationen
• Messehallen
• Top40 Bands und große Mobildiskotheken für Zelt-, Hallen- und Openair-Events
• Mobile Bühnen, insbesondere mit geringer Dachtraglast
• Rock-Events mit hohem Anspruch an kraftvolle Low-Mids
Ansteuerung. Volle Performance mit passenden Antrieb
Die Convert-412PS wird bi-amping an zwei Kanälen eines VADAS-12K4D Verstärkers betrieben.
Tieftöner sind in 4 Ω und die Mittelhochtonsektion in 16 Ω ausgeführt.
An einer VADAS-12K4D können zwei Convert-412PS bi-amping angeschlossen werden.
Presets für den Betrieb an HDSP Verstärkern oder an den freien Verstärkerkanälen der Paveosub-sp Subwoofer stehen nicht zur Verfügung. Die Verstärkerleistung reicht nicht aus.
Technische Daten
Bestückung
4 x 12" Neodym Tieftöner (LF) mit 2,5" Dual-Gap-Schwingspule , gegen Feuchtigkeit imprägniert. 1 x 1,4" coaxialer 2-Wege Neodym Kompressionstreiber mit 4" (MF) und 2,5" (HF) Ringmembran
Frequenzgang
60 Hz – 20 kHz (- 10 dB)
80 Hz – 19 kHz (+/- 3 dB)
Abstrahlverhalten (h x v)
70° x 50°, 90° x 50°, 110° x 50°. Hörner wechselbar
Impedanz
LF 4 Ω, MF/HF 16 Ω
Belastbarkeit (AES / Program / Peak)
LF: 2.000 W / 4.000 W / 8.000 W
HF: 110 W / 220 W / 440 W
Mittlerer Wirkungsgrad 1 W/1 m
LF 110 dB , MF/HF 112 dB
Schalldruck bei (AES / Program / Peak)
143 dB SLP / 146 dB SPL / 149 dB SPL
Anschluss
2 x NEUTRIK NL4 IN/OUT. 1+/- MF/HF, 2+/- LF, (4-polig durchgeschliffen)
Oberfläche
Polyurea RAL 9005. Option auf RAL Farben in Strukturlack
Maße / Gewicht
927 (H) x 530 (B) x 666 (T) mm / 69,75 kg
Zubehör
1,4“ Wechselhorn 70° x 50° für Convert-412P
Art.-Nr. ET110140975412-9005
1,4“ Wechselhorn 70° x 50° für Convert-412P in schwarz. Lieferbar auch in RAL Sonderfarben.
1,4“ Wechselhorn 90° x 50° für Convert-412P
Art.-Nr. ET110140995412-9005
1,4“ Wechselhorn 90° x 50° für Convert-412P in schwarz. Lieferbar auch in RAL Sonderfarben.
1,4“ Wechselhorn 110° x 50° für Convert-412P
Art.-Nr. ET1101409115412-9005
1,4“ Wechselhorn 110° x 50° für Convert-412P in schwarz. Lieferbar auch in RAL Sonderfarben.{{iflng::en}}1,4“ horn 110° x 50° for Convert-412P in black. Also available in special RAL colours.

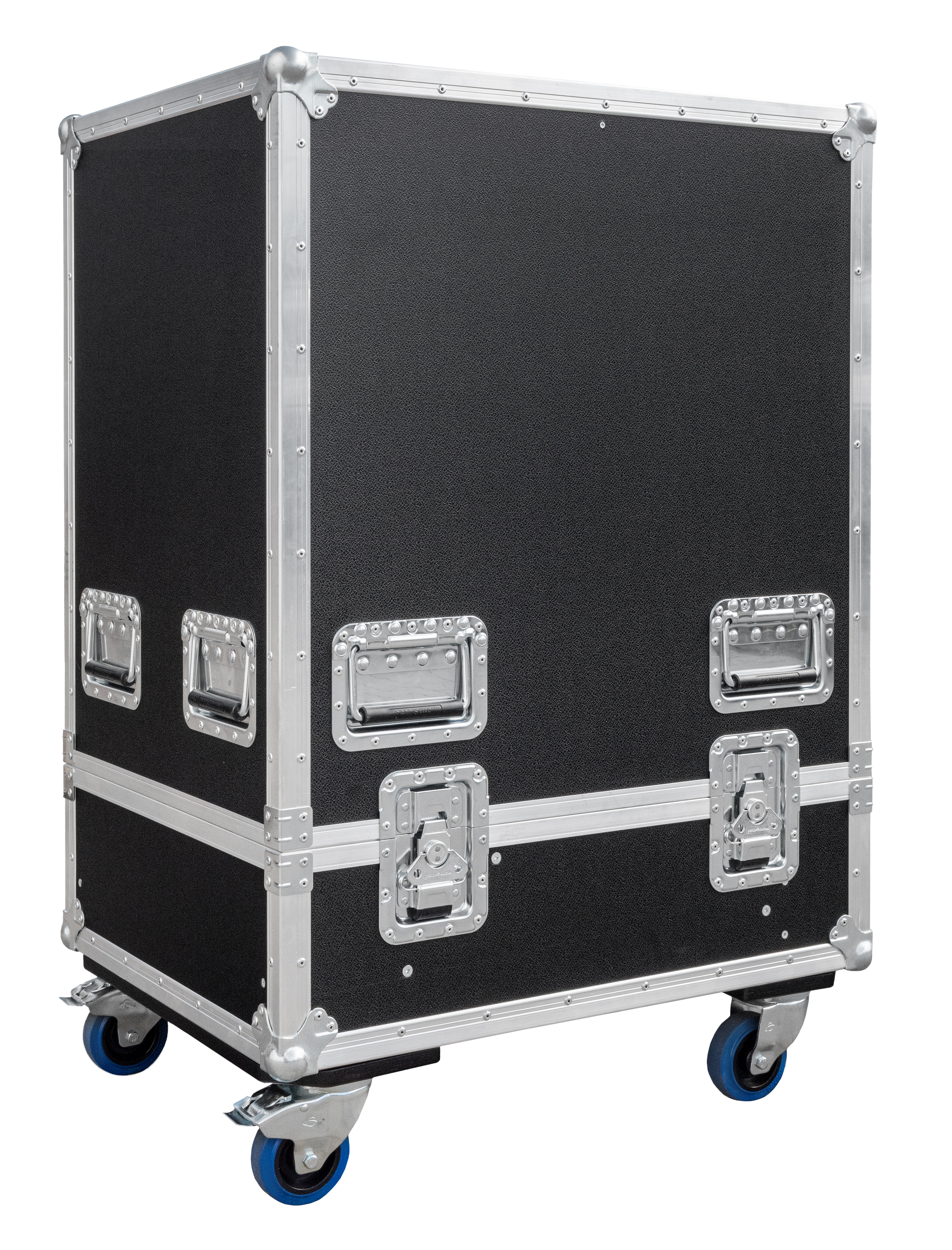

Flightcase Heavy-Duty für 1 x Convert-412
Art.-Nr. 504123001
Heavy-Duty Flightcase für ein Convert-412. Der Lautsprecher kann für den Flugbetrieb mit einem Kettenzug direkt aus dem Case angehoben und auch wieder in das Case abgesetzt werden. 4x 100mm Lenkrollen, 2 davon gebremst, 4 große Butterflys, 8 große Klappgriffe, 9 mm Holz mit schwarzer und kratzfester Obergläche, stabiles 35 x 35 mm Kantenprofil mit 2,5 mm Materialstärke und 5 mm Außenradius und versenkter Nietrille. Vorteilhaftes Truckmaß: Ein Case entspricht dem Grundmaß einer halben Europalette. Maße/Gewicht: 1155 (H) x 600 (B) x 770 mm (T) / 45 kg.
2-In-1 Rolldolly für 1 x Convert-412
Art.-Nr. 504124000
Der an die Gehäusekontur der Convert-412 angepasste Rolldolly mit 2-in-1-Funktion ermöglicht einen kompakten und gegenüber einem Flightcase deutlich gewichtsreduzierten Transport.
Eine Besonderheit sind die schnell abnehmbaren Rollen: Sie sind nicht konventionell mit der Grundplatte verschraubt, sondern auf separaten Rollenträgerplatten montiert und über eine Federstahlverriegelung werkzeuglos gesteckt und gesichert. Dadurch lassen sich die Rollen innerhalb weniger Sekunden entfernen.
Der spezielle Vorteil: Die Grundplatte des Rolldollys ist konstruktiv identisch mit der Groundstacking-/Truss-Mechanik der Convert-412. Nach dem Abnehmen der Rollen wird aus dem Transportdolly direkt eine vollwertige Montageplatte für den Aufbau eines Groundstacks.
Mit zusätzlichen M10-Halbkonussen lässt sich dieselbe Platte außerdem als Trussadapter auf F33- oder F34-Traversen mit 29 cm Gurtmaß montieren.
Transportschutzhaube für 1 x Convert-412 auf Rolldolly
Art.-Nr. 504121000
Transportschutzhaube für ein Convert-412 auf Rolldolly aus stabilem Codura Gewebe mit Polsterung. Alle Griffe sind ausgeschnitten.
Transportdeckel für Convert-412
Art.-Nr. 504125000
Transportdeckel für Convert-412. Wird über der Transportschutzhaube angebracht. Dadurch entsteht oben eine gerade und stabile Ablagefläche, auf der weiteres Equipment beim Laden gestapelt werden kann.

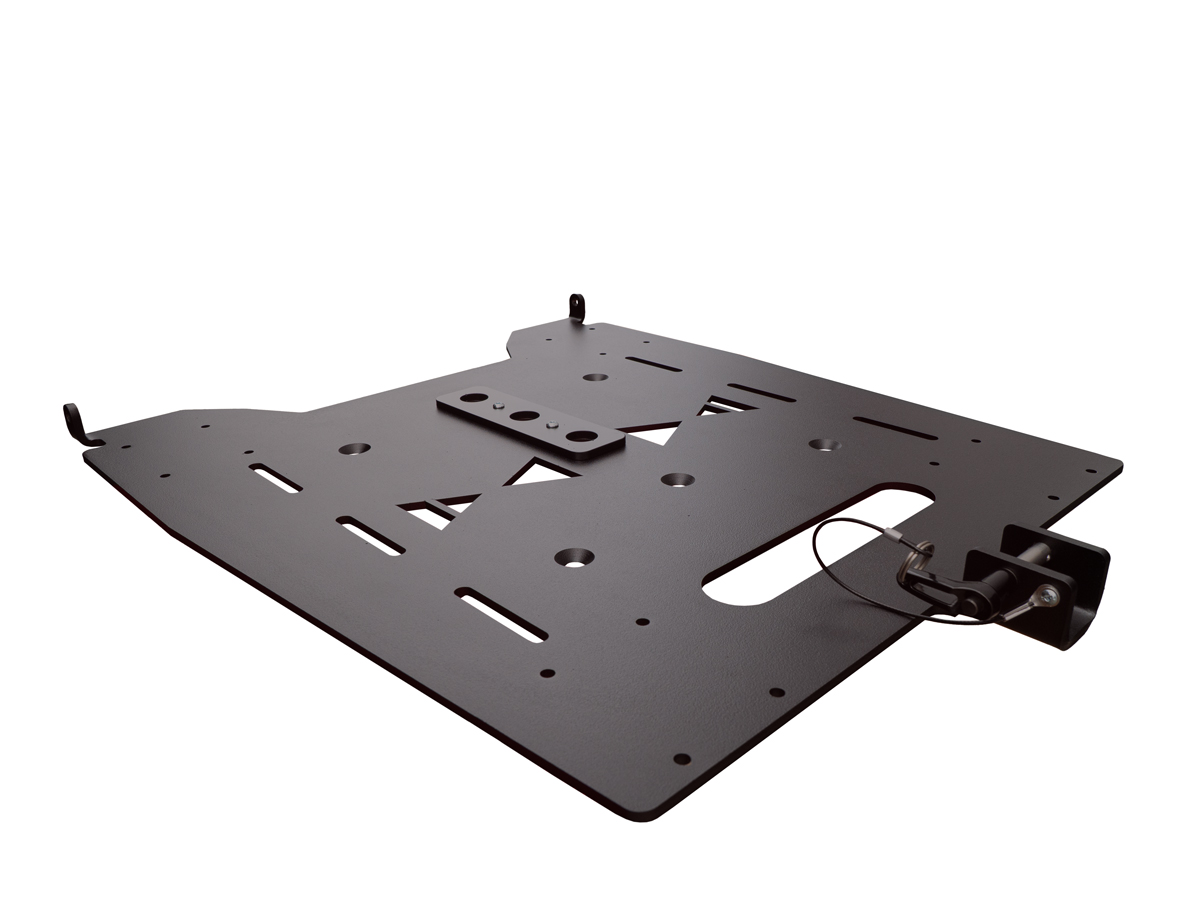

Groundstacking-/Truss-Adapter für Convert-412
Art.-Nr. 404125000-9005
Groundstacking-/Truss-Adapter für die Convert-412. Mit zusätzlichen M10-Halbkonussen lässt sich der Adapter direkt auf F33- oder F34-Traversen mit 29 cm Gurtmaß montieren.
Für die sichere Montage auf Subwoofern mit M20-Flansch ist eine M20 × 30 mm Schraube im Lieferumfang enthalten.
Zusätzlich verfügt die Adapterplatte über integrierte Ausschnitte zur Sicherung und Verzurrung mit bis zu 50 mm breiten Spanngurten.
Über die rückseitige, am Lautsprechergehäuse integrierte Riggingmechanik lässt sich die Convert-412 mit der Adapterplatte verbinden und präzise auf die jeweilige Zuhörerfläche ausrichten. Der Lautsprecher kann sowohl nach unten als auch nach oben geneigt werden und ermöglicht damit eine gezielte Anpassung der vertikalen Ausrichtung.
Transporttasche für 1 x Convert-412 Groundstacking-/Truss-Adapter
Art.-Nr. 504122002
Transporttasche für einen Convert-412 Groundstacking-/Truss-Adapter aus stabilem Codura Gewebe mit Polsterung.
Rigging Frame für Convert-412
Art.-Nr. 404122000-9005
Rigging Frame für die geflogenen Montage von bis zu sechs Convert-412 untereinander. Der Rahmen verfügt über eine integrierte Montageplatte für den optional erhältlichen LAP-TEQ Winkelmesser, mit dem sich die Neigung des geflogenen Systems präzise erfassen und kontrollieren lässt.
Flightcase Heavy-Duty für 2 x Rigging Frame vom Convert-412
Art.-Nr. 504123002
Heavy-Duty Flightcase für zwei Rigging Frames vom Convert-412. 4 x 100 mm Lenkrollen, 2 davon gebremst, 4 große Butterflys, 8 große Klappgriffe, 9 mm Holz mit schwarzer und kratzfester Obergläche, stabiles 35 x 35 mm Kantenprofil mit 2,5 mm Materialstärke und 5 mm Außenradius und versenkter Nietrille.
LAP-TEQ Winkelmesser
Art.-Nr. 987001008
Gerät zur genauen Positionierung von Line-Arrays. Das Set besteht aus einem Display-Modul und zwei Sensor-Modulen mit einer Auflösung von 0,01° innerhalb eines Winkels von +/- 40°.
Easyfly-Mechanik
Art.-Nr. 409991001
Werkzeuglose Flug-Mechanik zum Einklicken und exakten Ausrichten eines Lautsprechers in der horizontalen und vertikalen Achse. Abnehmbare U-Aufnahme inklusive für z.B. die selbsthaltende Traversen-Schelle. Lieferbar in schwarz, weiß und RAL Sonderfarben.
Tragetasche für Easyfly-Mechanik
Art.-Nr. 409992000
Tragetasche für bis zu zwei Easyfly-Mechaniken mit angebauter Traversenschelle, plus Zubehörfach für z.B. zwei Sicherheitsfangseile mit Single-Studs.
Selbsthaltende Traversen-Schelle
Art.-Nr. 999950731
Lautsprecher können mit der selbsthaltende Traversen-Schelle von einer Person geflogen werden. Die Schelle hakt gleich an der Traverse ein und lässt sich bequem festziehen. Tragkraft 250 kg.
U-Bügel für Convert-412
Art.-Nr. 404121000-9005
Stabiler U-Schwenkbügel zur Montage an Traversen, Decken oder aufgeständert. Befestigungsschrauben sind im Lieferumfang enthalten. Lieferbar in schwarz, weiß und RAL Sonderfarben.
Neig- und schwenkbarer Wandhalter heavy-duty
Art.-Nr. 404004001
Wandhalter mit großer Wandplatte für schwere Lautsprecher. Flache Bauform mit geringem Abstand zwischen Wand und Lautsprecher. Der montierte Lautsprecher kann seitlich geschwenkt und bis zu 20° geneigt werden in 1° Schritten.
Ein vertikales Verrutschen nach Ausrichtung des Neigungswinkels wird durch eine Lochrasterung unterbunden. Einfache Montage durch praktisches Einhängen und Verschrauben. Zum Einsatz an vertikal stehender Traverse lassen sich zwei Traversenschellen anbringen. Max. Belastbarkeit 80 kg.
Adapterplatte Convert-412 zum Wandhalter heavy-duty
Art.-Nr. 404124000-9005
Adapterplatte Convert-412 zum Wandhalter heavy-duty. Der Adapter lässt sich an verschiedenen Positionen der hinteren Riggingschiene des Convert-412 verschrauben. Eine Sekundärsicherung ist an der integrierten oberen Easyfly-Schiene des Converts-412 mit einem Single-Stud zu befestigen.
